Das Bahnentstaubungs-Modul PEM entfernt den Staub von der Papierbahn. Das PEM enthält zwei Entstaubungsköpfe für die beidseitige Reinigung der Papierbahn im Dauerbetrieb.

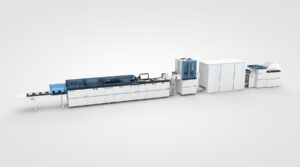

Rolle-Stapel Lösung inline mit Web Merger WM8
Rolle-Stapel mit WM8
Die vom Abwickler UW8 (nearline) oder vom Drucker über den Bahnspeicher WB8 (nur bei Inline-Betrieb) gelieferte Papierbahn wird vom Bahnmerger WM8 eingezogen und längs aufgeschnitten. Gleichzeitig kann auch ein Randbeschnitt erfolgen. Der anfallende Randbeschnittabfall wird dabei über einen Trichter erfasst und von einer externen Abfallabsaugung entsorgt. Anschliessend werden die beiden Bahnhälften im Bahnmerger WM8 übereinandergelegt und dem Querschneider zugeführt. Beim Merger-Vorgang kann die rechte Bahnhälfte unter, oder über die linke Bahnhälfte erfolgen.
Technische Spezifikationen
| Max. Rollendurchmesser | 54" (1370 mm) |
| Bahnbreite | 16" – 22.5" (406 – 571 mm) |
| Geschwindigkeit | bis zu 590 ft/min (180 m/min) |
| Papiergewicht | 40 – 300 g/m2 Mergen: 60 – 130 g/m2 |
| Stapelhöhe | bis zu 10" (254 mm) |
| Formatlänge | 5" – 19" (127 – 482 mm) Optional bis 30" (B2-Format) mit LS8-30 |
| Variabler Rausschnitt | 1/4" – 1" (6.35 – 25.4 mm) |
Workflow
Merge Prozess
Optionen
Dynamisches Perforier-/Stanzmodul DP8
Mit dem dynamischen Perforiermodul DP8 können variable Längs- und Querperforationen erstellt werden.
Randabfallend bedruckte Produkte
Im Zusammenspiel von Längs- und Querrausschnitt (im CS8) können randabfallend bedruckte Produkte hergestellt werden.
Überführungsstation (Kombi-Auslage)
Die Überführungsstation erlaubt eine schnelle und einfache Umstellung der Ausgabe an das Inline-Sammelheftungssystem oder an das Förderband für gestapelte Buchblocks.
Stapelauslage LS8-30
Bis zu 30″ Bogenstapel mit dem LS8-30 Stapler. Auch kompatibel mit der Überführungsstation.
